概述
参数图（P图）是一种常用的系统分析工具，由动态输入（包括信号）、可能影响系统性能的因素（控制因素和噪音因素）、变差源和输出（预期输出和非预期输出）组成。同时，新标准增加了功能、功能要求和非功能要求。
工程师通过控制因素将项目/系统元素对噪音因素的敏感度降至最低，以提升产品的可靠性。提供完整的功能分析为后续的失效分析和风险分析提供基础。
参数图（P图）创建
通过FMEA Hunter参数图工具，针对特定功能可快速有效地创建出参数图。
例如：车窗升降电机的 “根据参数设置将电能转换为机械能”功能的参数图如下分析：
【输入】是对实现系统功能所需的信息源的描述。（如电压36V、电流2000mA）；
【预期输出】是理想的、预期的功能输出。（如电磁阀上随角度变化电能）；
【非预期输出】指故障行为或意外（错误的时空）的系统输出，它们使得系统性能从理想的预期功能偏离。（如车窗升降电机的扭矩和转动速度过低、摩擦力太压，导致发热量；
【控制因素】被识别出来，控制因素可以调整，以使设计对噪音更不敏感。（如控制磁场强度、控制磁导率）；
【噪音因素】是指代表系统响应潜在的显著变化源的参数，从工程师的角度来看，这些参数无法控制或要控制它们不切实际。噪音因素分为以下几类：
■组件间的变化（如转子和固定装置之间的间隙变化）；
■随着时间变化（如固定装置永久磁化、碳刷磨损）；
■顾客使用（如儿童对车窗的过度使用）；
■外部环境（如温度、湿度、灰尘、外部振动等）；
■系统交互作用（如ECU的电磁干扰）；
【功能】在参数图中，使用现在时态，主动动词后加上一个可测量的名词，并与需求相关。（如根据参数设置将电能转换为机械能）；
【功能要求】与功能的性能相关。（如以规定的速度上下移动车窗玻璃）；
【非功能性要求】可以限制设计选择。（如与顾客系统的几何接口、顾客系统对重量、材料及尺寸的限制）；
加载框图接口
FMEA Hunter参数图可以直接引用框图中的相关接口作为参数图的对应因子；
其中组件间的变化来源于框图边框内部的硬件接口，系统间的交互来源于框图边框外的硬件接口。
同步到FMEA

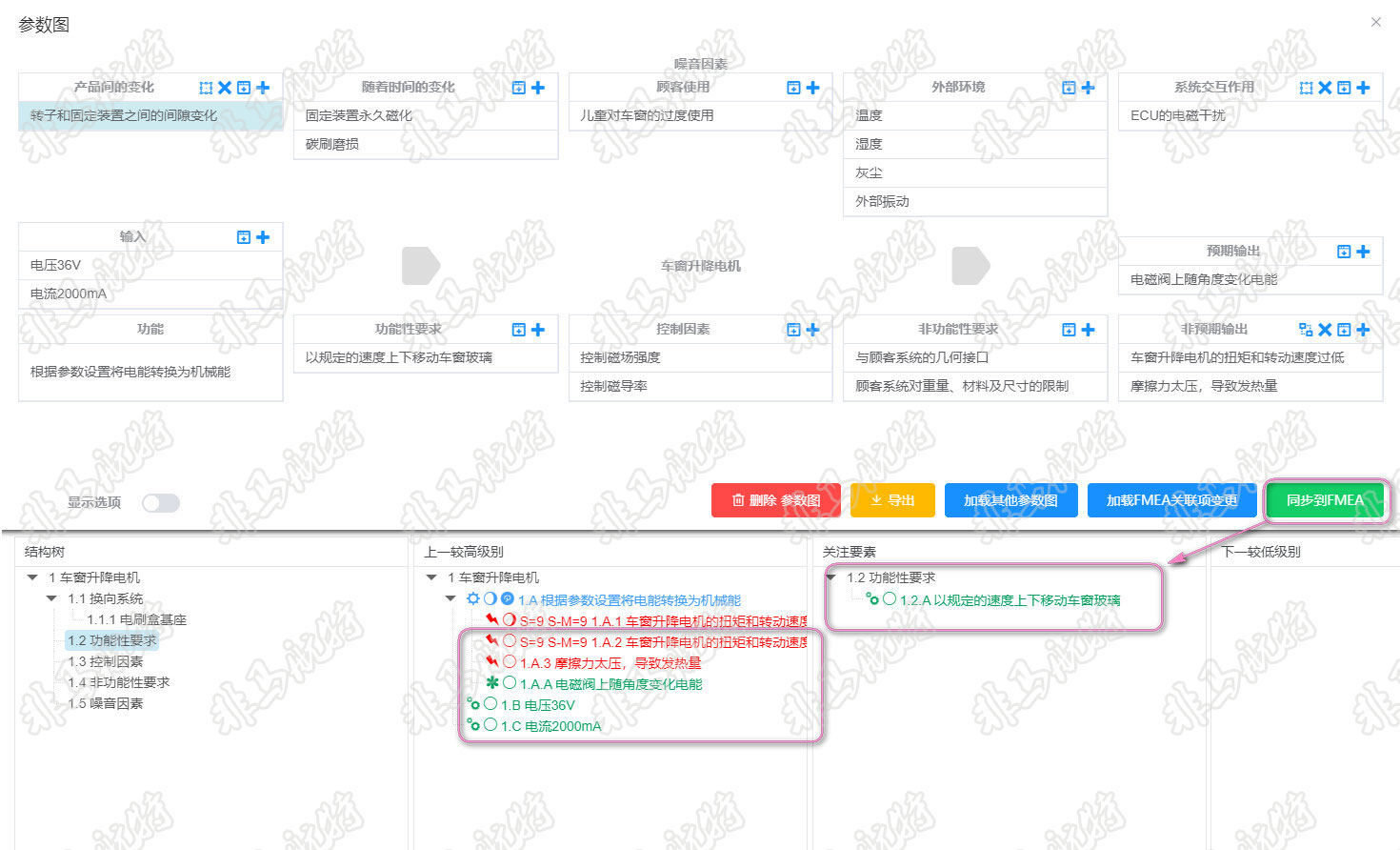

针对特定功能进行参数图分析后，通过同步操作将参数图各因子同步到FMEA内，以提供完整的功能分析和失效分析。
导出参数图
参数图分析完成后，可以通过导出操作，将参数图导出为EXCEL报告。
