FMEA Hunter边界图介绍
FMEA在新产品开发或设计变更时，使用边界图(框图或B图)确定分析范围，并分析分析范围内的组件及其接口，以及与客户、制造商、服务商等外部接口，并通过边界图展示产品各系统元素之间的物理和逻辑关系。
FMEA Hunter边界图提供了强大的编辑能力，是确定分析范围，进行结构分析与接口功能分析的利器。

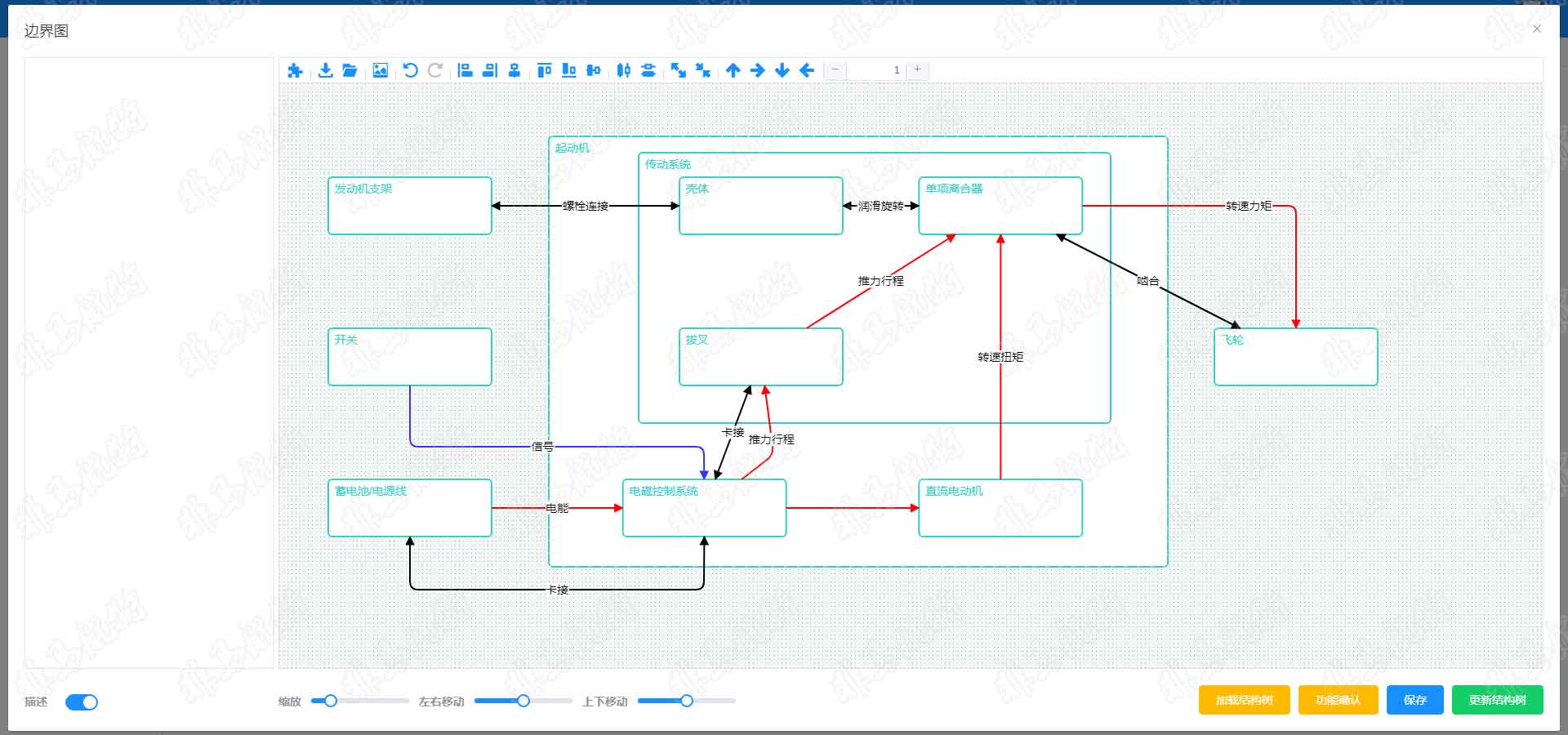

一、FMEA Hunter边界图创建
通过FMEA Hunter边界图软件，轻松画出美观、实用的图形。
1. 定义分析范围，本例分析对象是起动机；
2. 识别外部组件与零件 和 内部组件与零件；
外部组件分别为：发动机支架、开关、蓄电池/电源线、飞轮。
内部组件分别为：电磁控制系统、直流电动机、传动系统、壳体、单项离合器、拔叉。
3. 识别接口功能关系；
接口功能关系类型分为：物理接触、能量单向传递、能量双向传递、信息单向交换、信息双向交换、物质单向传递、物质双向传递、人机交互；
关系打分分类为：2：交互是实现功能所必须的 1: 交互是有益的，不是实现功能所绝对需要的 0: 交互不影响功能 -1: 交互有负面影响，并不妨碍功能 -2: 为了发挥功能，交互必须防止的
二、FMEA Hunter加载结构树到边界图
将结构树的结构信息读入到边界图中，如下面动画所示
三、FMEA Hunter边界图接口功能确认
批量修改接口功能连线的类型、描述及打分，并通过确认标识来决定是否生成功能。
四、FMEA Hunter边界图生成结构和功能
将边界图中的结构 和 接口功能，生成对应的结构树 和 功能，如下面动画所示
