概述
DFMEA在结构分析中，如何体现出零件之间的接口关系
在DFMEA的第二步结构分析中，使用结构树构建清晰的产品结构层次关系；其中，每三个层级的结构构成一组FMEA结构关系。关注要素的失效是失效模式，上一较高级别的失效是失效影响， 下一较低级别或特性类型的失效是失效原因。依次对失效影响的严重度(Severity, S) 及 失效原因的 发生频率(Occurrence, O) 和 探测度(Detection, D)进行评估。从而，利用 AP表（行动优先级表、H、M、L）来判断是否有必要进行改进或确定改进的轻重缓急程度，从而以较低的成本减少事后损失，提高系统的可靠性。
在这个分析过程中，结构树并没有对零件之间的接口关系进行体现。当分析某个结构时，其失效完全可能是由接口关系引发的。
使用框图（边界图）可以识别系统、子系统、组件及零件之间的接口关系，在新版FMEA中定义了五种接口关系。分别为：
P: 物理接触（焊接、 螺栓紧固、 夹紧等)
E: 能量传递（扭矩（Nm）、 热量等）
I: 信息交换（ECU、 传感器、 信号等）
M: 物质传递（冷却液、 废气等） H: 人机交互（控制、 开关、 镜子、 显示器、 警告、 座位、 出入口等）
FMEA Hunter软件通过接口功能库，以五种接口关系类型来构建企业接口功能库，以便在框图构建时直接复用。
接口功能库

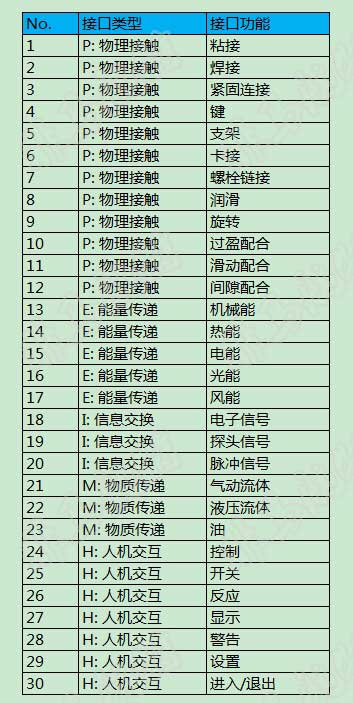

新版FMEA中定义了五种接口关系，接口功能库以此分类来管理接口功能，如下
在接口功能库中可以逐条增加接口功能记录，也可以批量填表 或 从excel中直接拷贝新增。
根据条件可以导出Excel报告，用于交流或复审。在框图中引用的接口功能必须为发布状态。
在后续使用中，可以不断的修改、追加接口功能，经过迭代优化，从而完善接口功能库。
框图（边界图）接口关系
在DFMEA的框图（边界图）中，可以识别系统、子系统、组件及零件之间的接口关系，通过引用接口功能库，简单，便捷。
